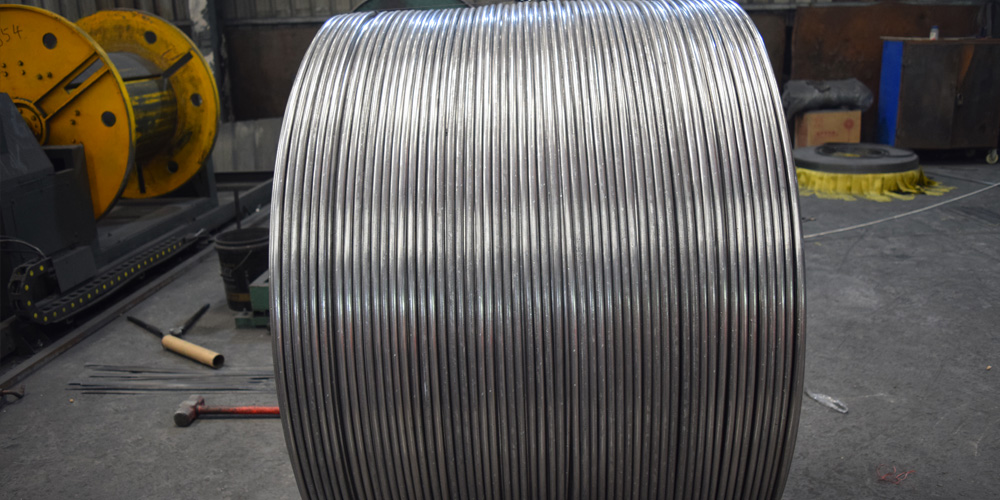

產(chǎn)品實(shí)拍
詳細(xì)參數(shù)
Ca>96%,AL>98%,Mg<1.0,Si<0.1%,Fe<0.5%,H2o <0.5% Φ9mm 鐵皮厚度0.5-0.65mm 鋁層厚度0.4-0.9mm 220g/m,鈣50g/m,鋁20g/m
雙層鈣鋁包芯線
由金屬鈣絲和鋁帶組成,金屬鈣絲的外部包裹有鋁帶和鋼帶，形成雙層包裹。 它通常被用于鋼鐵冶煉過程中，用以改善鋼的性能，提高鈣的收得率，調(diào)整和控制易氧化元素和微量元素含量，起到純潔鋼液及部分夾雜物性能和形態(tài)的作用。同時(shí)可以控制反應(yīng)速度，防止鋼水噴濺，形成鈣鋁復(fù)合脫氧，達(dá)到深度脫氧的目的。
金屬鈣絲的直徑為5-8mm,鋁帶層的厚度為0.7-1mm.
優(yōu)點(diǎn)在于強(qiáng)度高,在鈣絲外包裹鋁帶層形成的復(fù)合芯體,喂線時(shí)可達(dá)到鈣的臨界深度以下,在形不成鈣蒸汽前,鈣就與鋼水進(jìn)行了反應(yīng),提高了鈣的收得率,有效避免了鈣的燒損,減少了煉鋼成本;同時(shí)加入的鋁帶還可以先對(duì)鋼水進(jìn)行脫氧,提高了鋼水的純凈度.
鈣鋁線成分特點(diǎn)：
金屬鈣絲：鈣在冶金過程中用作脫氧劑和脫硫劑。金屬鈣具有較高的活性，能有效地與氧和硫等雜質(zhì)反應(yīng)。
鋁帶：鋁同樣作為脫氧劑，能與氧反應(yīng)生成氧化鋁，從而去除鋼中的氧雜質(zhì)。
雙層鈣鋁包芯線的優(yōu)勢：
與鈣鐵線相比,在鋼水量相近且喂線量相當(dāng)?shù)那闆r下,采用復(fù)合鈣鋁包芯線進(jìn)行鈣處理中包鈣含量穩(wěn)定性較好,中包鈣含量波動(dòng)在0. 000 1%~0. 000 2%之間；實(shí)際可節(jié)約鈣處理成本約6. 00元/t;同時(shí),采用復(fù)合鈣鋁包芯線所形成的工藝技術(shù)能夠在不改動(dòng)原有喂線設(shè)備的條件下進(jìn)行正常的喂線操作.
用途：
脫氧：在煉鋼過程中，鈣和鋁都可以用作脫氧劑。鋁的脫氧作用能夠生成穩(wěn)定的氧化物，減少鋼中的氧含量。
脫硫：鈣具有強(qiáng)還原性，能與鋼中的硫反應(yīng)，生成硫化鈣，從而降低硫含量。
凈化鋼水：使用鈣鋁包芯線可以有效凈化鋼水，提高鋼的純凈度，改善鋼的機(jī)械性能和工藝性能。
改善夾雜物形態(tài)：通過改變夾雜物的成分和形態(tài)，使其變得更為球形，減少對(duì)鋼材性能的不利影響。
發(fā)貨實(shí)力
企業(yè)實(shí)力
